網絡型PLC可編程控制器綜合實訓裝置（ PLC+變頻+電氣控制+觸摸屏）

發布時間：2020-10-14 丨 瀏覽次數：

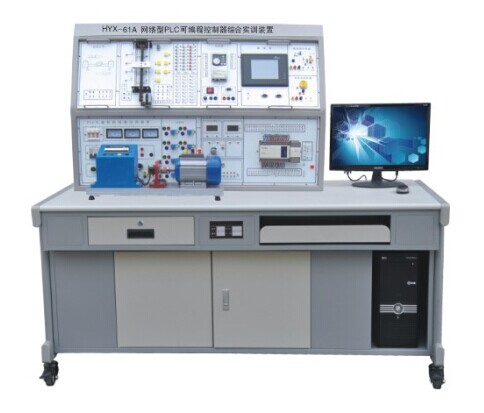

HYX-61A型  網絡型PLC可編程控制器綜合實訓裝置

（ PLC+變頻+電氣控制+觸摸屏）

一、概述

　　PLC可編程控制器實訓綜合裝置是根據《中華人民共和國教育行業標準 —— 電工電子類實訓基地儀器設備配備標準》，教育部 “ 振興 21 世紀職業教育課程改革和教材建設規劃 ” 要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及 PLC 控制技術》、《 PLC 及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站 / 所各工種 PLC 實操、技能鑒定考核。

二、裝置特點

1 、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。

2 、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。

3 、基于現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置（從站） PLC 和主站 PLC 進行 1 ： N 通信。從站的 PLC 運行控制對象的程序，利用工控網絡集中監控的功能，主站 PLC 可以對任意臺從站 PLC 進行實時監控，符合工業現場控制的要求。學生獨立通過 PLC 完成對各種實訓對象的控制，并進行組態實時監控（ 1 ： 1 通信）。

4 、仿真實訓教學：通過 FLASH 虛擬環境實時顯示 PLC 運行狀態，也可以實現 PLC 接線、錯誤檢查、編程訓練、程序編寫測試等功能。

三、技術性能

1 、 輸入電源：三相四線（或三相五線）～ 380V±10% 50Hz

2 、 工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ ) 海拔 < 400m

3 、 裝置容量：＜ 0.5KVA

4 、 重 量：＜ 110Kg

5 、 外形尺寸： 1600mm × 750mm × 1600mm

6 、 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、實訓裝置的基本配置及功能

實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊、電機導軌、測速機構等組成。

（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

1 、交流電源控制單元

三相四線 380V 交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

提供三相四線 380V 、單相 220V 電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2 、定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

3 、直流電源、直流電壓 / 電流表、邏輯輸出及指示等

直流電壓： 0 ～ 10V 可調輸出；直流電流： 4 ～ 20mA 可調輸出；直流數字電壓表 / 電流表；電壓表量程 0 ～ 200V 、輸入阻抗為 10MΩ 、精度 0.5 級；電流表量程 0 ～ 200 mA 、精度 0.5 級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、 LED 數碼管、方向指示器、八音盒、直流 24V 繼電器、信號轉換座若干。

4 、主機實訓組件

配置三菱 FX1N-40 mR PLC 主機，內置數字量 I/O （ 24 路數字量輸入 16 路數字量輸出）， FX1N-485BD 通信模塊， FX0N -3A 模擬量模塊（ 2 路輸入 /1 路輸出），配套 SC-09 通信編程電纜（也可選用其他品牌主機，價格另儀）。

（二）實訓掛箱

（三）電機導軌、光碼盤測速系統及數顯轉速表

包含光碼盤測速系統（配有進口光電編碼器）、數顯轉速表及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與編碼盤之間連接的同心度不超過 ±5 絲，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求。在導軌面板上設有五位數顯轉速表，顯示當前轉速；具有電壓反饋信號；同時設有光電編碼信號輸出，包括 A 、 B 兩個通道；能夠完成各種速度開 / 閉環及定位實訓。

（四）三相鼠籠異步電機：交流 380V/△

（五）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

五、實訓項目

（一） PLC 基本技能實訓

1 .PLC 認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2. 典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3.PLC 仿真實訓

（二） PLC 模擬控制應用實訓

4. 數碼顯示控制

5. 搶答器控制（優先級、數值運算，具有聲效功能）

6. 天塔之光控制（閃爍、發射、流水型）

7. 音樂噴泉控制（具有聲效功能）

8. 十字路口交通燈控制

9. 水塔水位控制

10. 自動送料裝車系統控制

11. 四節傳送帶控制

12. 裝配流水線控制

13. 多種液體混合裝置控制

14. 自控成型機控制

15 全自動洗衣機控制（具有聲效功能）

16. 電鍍生產線控制

17. 自控軋鋼機控制

18. 郵件分揀機控制

19. 自動售貨機控制

20. 機械手控制

21. 三層電梯控制

22. 四層電梯控制（實物）

23. 加工中心控制（實物）

（三） PLC 實物控制實訓

24. 直線運動位置識別、運動軌跡控制、定位控制

25. 步進電機運動控制

26 . 直流電機控制

27 . 溫度 PID 控制（具有聲效功能）

（四） PLC 高級技能實訓（設計、安裝、調試及檢修）

28 .C620 車床的電氣控制線路

29 . 臥式車床電氣控制線路

30 . 機床兩地控制線路

31 .M7130 平面磨床的電氣控制線路

32 .Z3040 搖臂鉆床的電氣控制線路

33 . 液壓滑臺式自動攻螺紋機的電氣控制線路

34 . 運行小車的電氣控制線路

（五） PLC 、變頻器、觸摸屏綜合應用技能實訓

35 . 變頻器功能參數設置與操作

36 . 變頻器報警與保護功能

37 . 外部端子點動控制

38 . 變頻器控制電機正反轉

39 . 多段速度選擇變頻調速

40 . 變頻器無級調速

41 . 基于外部模擬量 ( 電壓 / 電流）控制方式的變頻調速

42 . 瞬時停電啟動控制

43 .PID 變頻調速控制

44 .PLC 控制變頻器外部端子的電機正反轉

45 .PLC 控制變頻器外部端子的電機運行時間控制

46 . 基于 PLC 數字量控制方式的多段速

47 . 基于 PLC 模擬量控制變頻開環調速

48 . 基于 PLC 通信方式的變頻器開環調速

49 . 基于 PLC 通信方式的速度閉環控制

50 . 基于 PLC 模擬量方式的變頻器閉環調速

51 . 變頻器恒壓供水系統的模擬

52 . 基于觸摸屏控制方式的基本指令編程練習

53 . 基于觸摸屏控制方式的 LED 控制

54 . 基于觸摸屏控制方式的溫度 PID 控制

55 .PLC 、觸摸屏與變頻器通信控制

56 . 基于 MCGS 的現場總線網絡通信技術
